11 Contoh Soal Melakukan Perbaikan Sistem Kopling SMK Otomotif

Contoh Soal Melakukan Perbaikan Sistem Kopling SMK Bidang Keahlian Otomotif dan jurusan TSM Teknik Sepeda Motor

soal ini merupakan Soal sistem Kopling dan transmisi untuk jurusan teknik sepeda motor, didalamnya terdapat pertanyaaan tentang fungsi sistem kopling dan kompinen komponen kopling sistem mekanik dan penyetelan kopling

Mata pelajaran                   : Sistem Kopling
Kelas                                 : XI OTO
Waktu                               :
Hari / Tanggal ujian           :

Berilah tanda silang ( X ) langsung  pada jawaban yang anda anggap paling benar


1.    Dimana kopling diletakkan ?
a.       Bak kanan
b.      Bak kiri
c.       Di dalam mesin
d.      Diantara mesin dan transmisi
e.       Di dekat v belt

 2.    Fungsi kopling adalah menghubungkan dan memutuskan ...
a.       Poros engkol dari mesin
b.      Mesin dari poros engkol
c.       Poros engkol dari roda
d.      Mesin dari roda
e.       Mesin dari transmisi

3.    Wet clutch, termasuk kopling yang dibedakan berdasarkan
a.       Kondisi kerja
b.      Cara kerja
c.       Konstruksinya
d.      Tempat kerja
e.       Basah dan keringnya karena terendam oli

4.    Kopling yang paling banyak digunakan adalah tipe kopling
a.       Kopling Manual
b.      Kopling kering
c.       Kopling sepatu sentrifugal
d.      Kopling otomatis
e.       Kopling biasa

5.    Berapa jarak main bebas penyetalan kopling tipe GL?
a.       10-20 cm
b.      10-20 mm
c.       1-2 mm
d.      1-2 m
e.       1-20 cm

6.    Ada 2 tipe penyetelan kopling tipe GL yaitu?
a.       Setelan pada bak mesin dan setelan pada tangkai kopling
b.      Bak mesin dan tali kopling bawah
c.       Tali kopling bawah dan penyetel tangkai kopling
d.      Tali kopling dan kopling ganda
e.       Kopling centrifugal dan kopling manual

7.    Wet / Dry clutch, merupakan tipe kopling yang dibedakan berdasarkan :
a.       Kondisi kerjanya
b.      Cara kerjanya
c.       Konstruksinya
d.      Tempatnya
e.       Cara pemasanganya

8.    Manual clutch merupakan tipe kopling yang dibedakan berdasarkan :
a.       Kondisi kerjanya
b.      Cara kerjanya
c.       Konstruksinya
d.      Tempatnya
e.       Cara pemasanganya

9.    Manual clutch merupakan tipe kopling yang dibedakan berdasarkan :
a.       Kondisi kerjanya
b.      Cara kerjanya
c.       Konstruksinya
d.      Tempatnya
e.       Cara pemasanganya

10.          Jarak main bebas tangkai kopling adalah :
a.       1-2 m
b.      1-2 mm
c.       10-20 cm
d.      10-20 dm
e.       10-20 mm

11. Fungsi kopling pada kendaraan bermotor adalah ...

  1. Untuk memutus dan menghubungkan putaran Poros Engkol dari transmisi ke differential
  2. Untuk memutus dan menghubungkan putaran Poros Engkol dari mesin ke transmisi
  3. Untuk memutus dan menghubungkan putaran Poros Engkol dari transmisi ke roda
  4. Untuk memutus dan menghubungkan putaran Poros Engkol dari mesin ke differential
  5. Untuk memutus dan menghubungkan putaran Poros Engkol dari transmisi ke mesin

Soal essay

1.    Apa yang anda ketahui tentang Rack dan pinion pada sistem kopling?
2.    Apa yang dimaksud dengan kopling piringan?
3.    Jelaskan cara penyetalan koling tipe bebek, berikut cara pengetesan akhirnya
4.    Jelaskan penyetelan kopling tipe gl bagian mesin dan bagian stang kemudi
5.    Sebutkan minimal 7 komponen sistem kopling.


Animasi tentang kopling, silahkan lihat disini
https://www.youtube.com/watch?v=vw3zAfasdJs

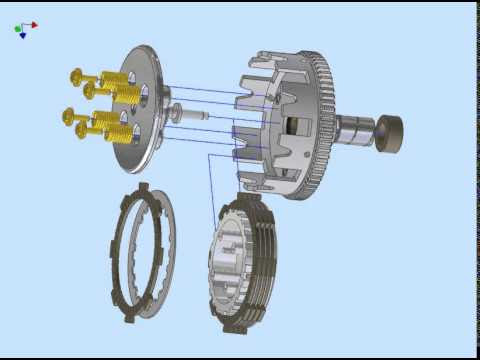

Animasi pemasangan kampas / kanvas / kain kopling pada sepeda motor

atau pada playlist berikut ini
